特徴

可一次完成针对凹形基板的上表面及底部表面的印刷，从而缩短产品完成所需的工序环节時間（tact time）

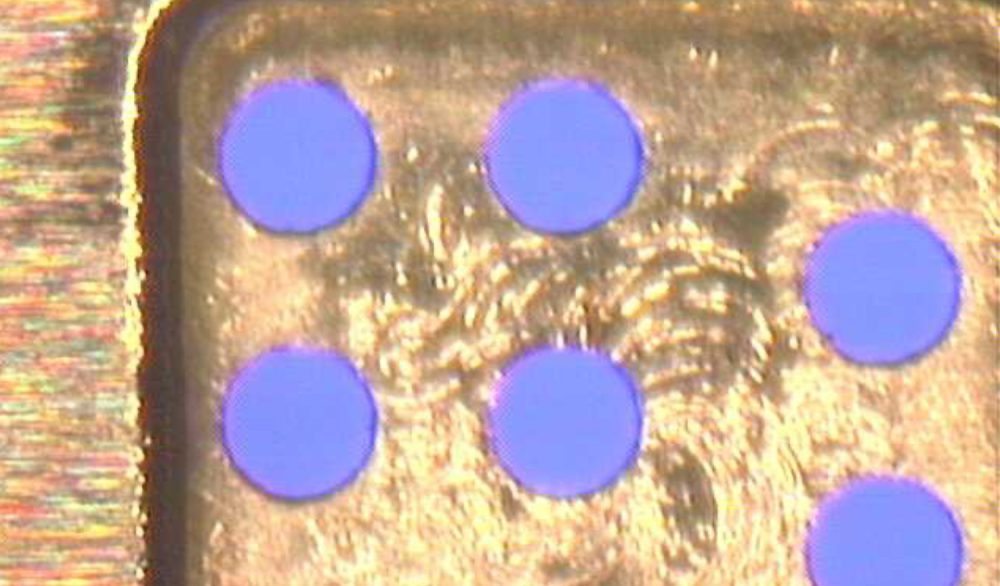

使用凹型（Cavity）网板的印刷范例

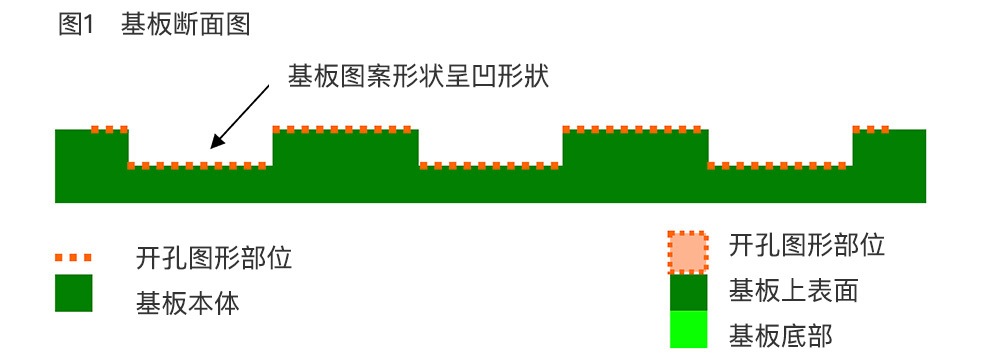

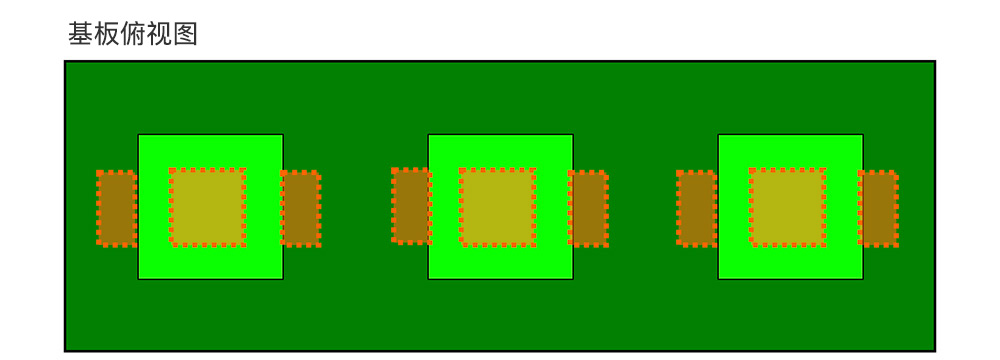

如图1所示，基板本身呈凹形狀，对凹部底面的搭载方式会影响到品质与工效时间的问题

不使用凹型网板的印刷方法

在不使用凹型网板的情況下，基板上表面与底部需要分別进行两次印刷（塗佈）。

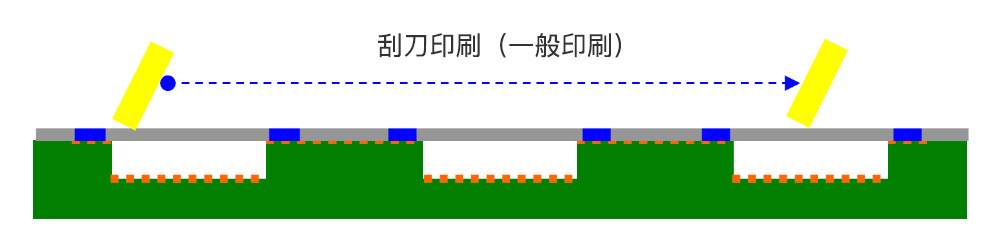

1.基板上表面

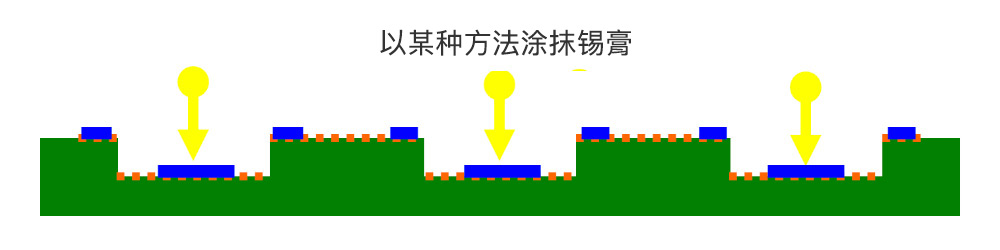

2.基板底部印刷

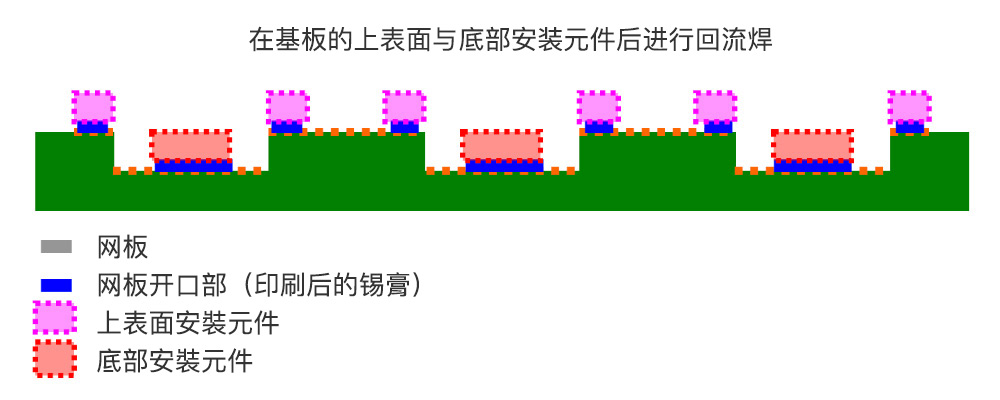

3.元件安裝与回流焊

4.问题点（缺点）

• 由于上表面与底部的印刷需分开进行，必须印刷两次
• 需进行两次分別的印刷，导致设备空间需求增加
• 底部印刷（塗佈）的再现性下降
• 拉长产品完成前的工期时间（Tact Time）

使用凹型网板的印刷

当使用凹型网板时，可以在一次印刷（塗佈）中同时完成基板上表面与底部的印刷

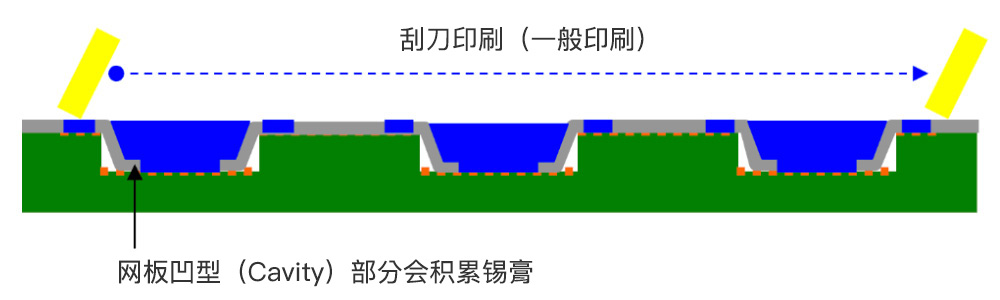

一次印刷（塗佈）

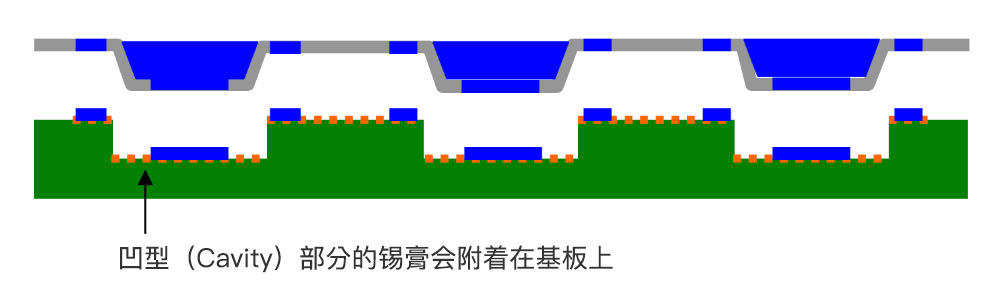

脱模

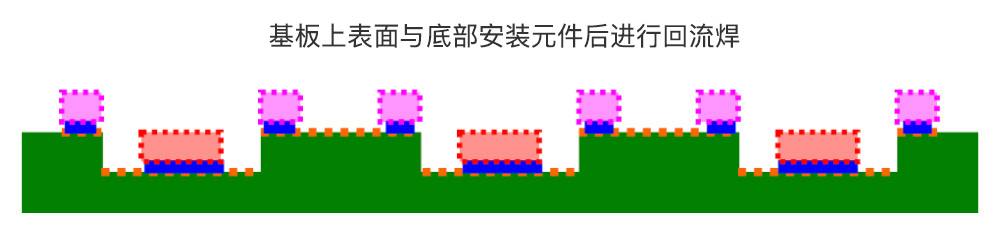

元件安装于基板

改善点（优势）

• 可在一次印刷中完成上表面与底部的印刷
• 仅需使用一般印刷设备，节省设备空间
• 提升底部印刷（塗佈）的再现性
• 缩短产品完成前的工序时间（Tact Time）
