特徴

可一次完成對於凹形基板的上表面與底部表面的印刷，從而縮短產品完成的週期時間

使用凹型（Cavity）鋼板的印刷範例

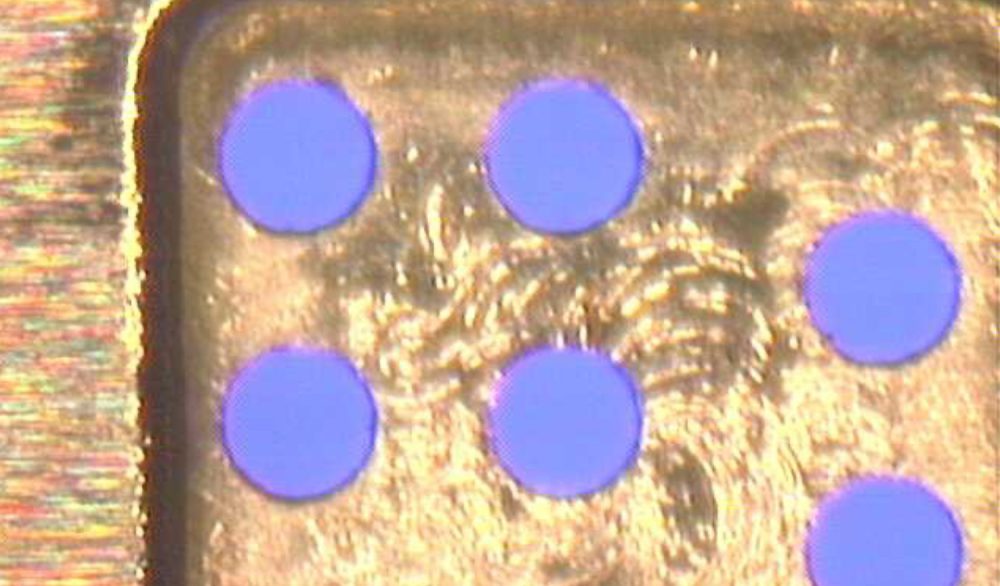

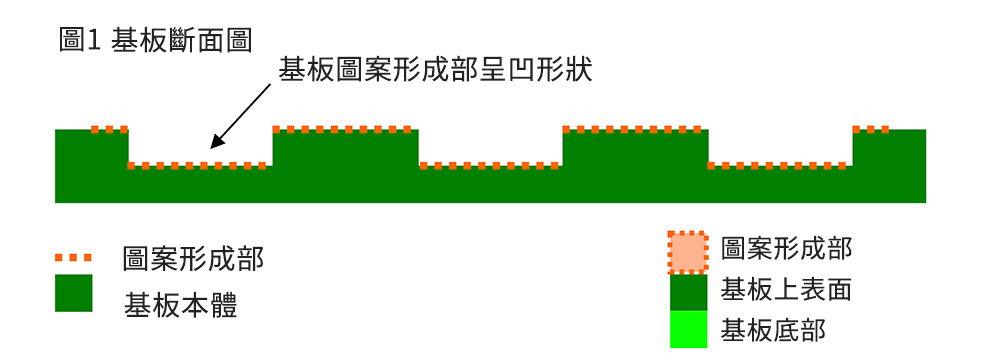

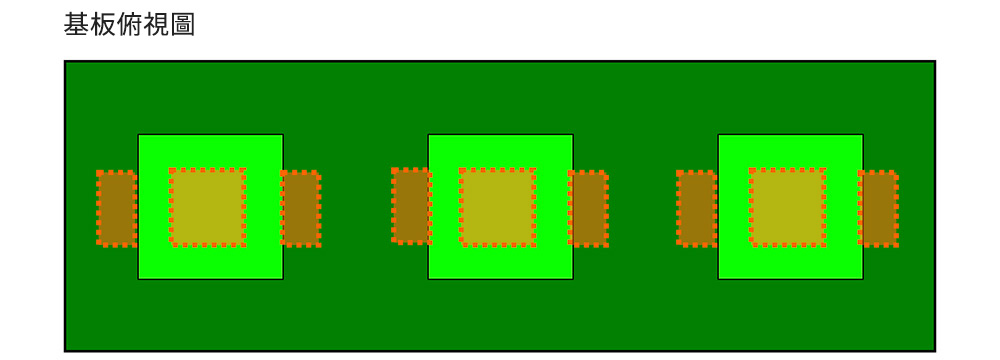

如圖1所示，基板本身呈凹形狀，對凹部底面的搭載方式會影響到品質與週期時間的問題

不使用凹型鋼板的印刷方法

在不使用凹型鋼板的情況下，基板上表面與底部需要分別進行兩次印刷（塗佈）。

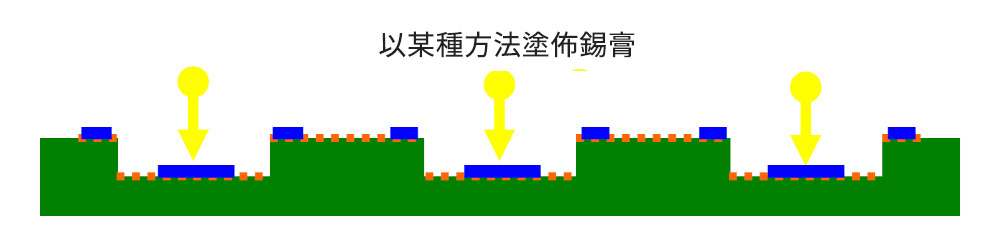

1.基板上表面

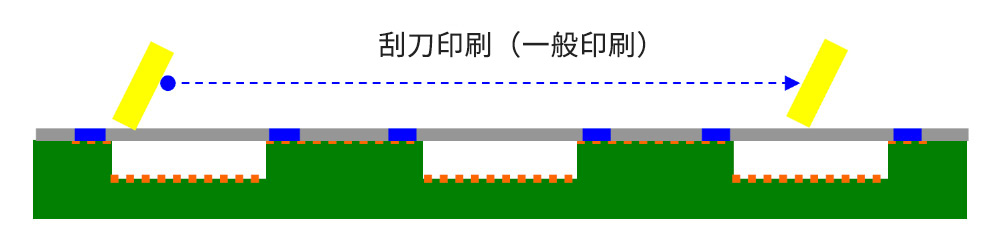

2.基板底部印刷

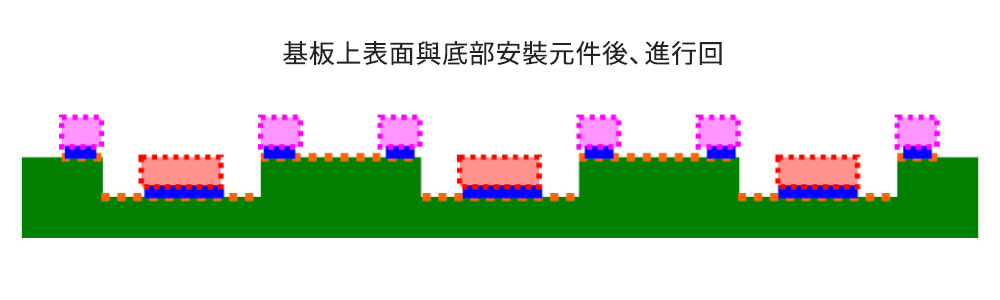

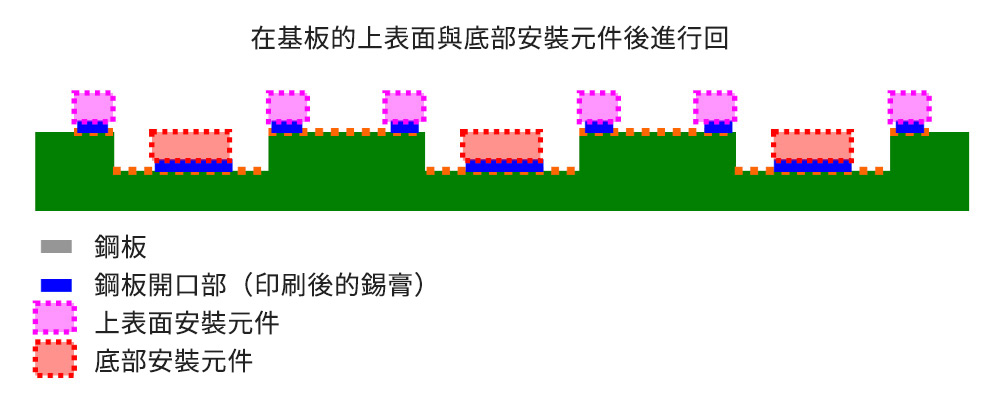

3.元件安裝與回焊

4.問題點（缺點）

• 由於上表面與底面需分別印刷，必須進行兩次印刷
• 因需分兩次印刷，導致設備空間需求增加
• 底面印刷（塗佈）的再現性下降
• 拉長產品完成前的週期時間

使用凹型鋼板的印刷

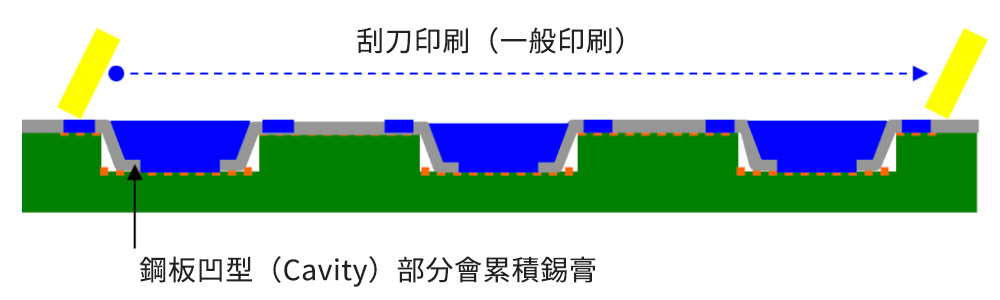

當使用凹型鋼板時，可以在一次印刷（塗佈）中同時完成基板上表面與底部的印刷

一次印刷（塗佈）

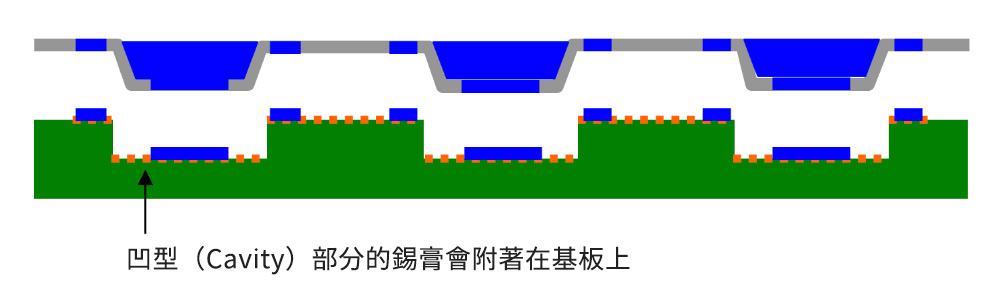

脫膜

元件安裝與回焊

改善點（優勢）

• 可在一次印刷中完成上表面與底部的印刷
• 僅需使用一般印刷設備，節省設備空間
• 提升底部印刷（塗佈）的再現性
• 縮短產品完成前的節拍時間（Tact Time）
